高区直联供采暖机组解决方案

山西润百泰科技有限公司是集科研、开发、销售于一体的科技型企业。主要在暖通、空调、自动化控制等领域从事节能技术和设备的开发及应用。通过吸收国内外很好的经验，解决了众多业界难题，打造出了一系列拥有自主知识产权的产品及专有技术。

公司主要产品有：
1、高低层、高低温直连供热机组；
2、板式水—水换热机组；
3、管壳式汽—水换热机组；
4、无负压供水设备；
5、地暖温度保护装置；
6、热计量表及解决供热中热力失衡难题。

主要应用领域有：
1、房地产行业：用于住宅楼的供暖换热，供水二次加压。
2、热力公司：用于热交换站的换热设备，系统定压补水。
3、电厂：用于首站，蒸气换热供暖，及厂房的采暖。
4、煤矿：用于冬季储煤仓、传送带通道的加热防冻。
    我公司以很好的生产设备，雄厚的技术力量，竭诚为用户服务，并将不断发展，不断创新为您提供更多的产品。很好的产品质量和良好的信誉是我们一切行为的基础。我公司的服务宗旨是：质量至上，诚信为本，以优质的服务去赢得市场、赢得用户。

高低区直连供热机组的设计
高低区直连机组：适用于高层建筑（高区）与来自低层建筑（低区）同一供水温度的热源并网直连。主要解决供水增压，回水减压，停泵隔断（将高，低区分为两个独立系统，压力互不影响），高，低区的热平衡调节等问题。
我公司认为，用水泵直连供热，必须解决以下问题：
1、定压——高层系统必须充满水，否则无法保证正常供热；
2、循环供热——循环泵选型不仅需考虑流量，而且扬程应为：高差+延程阻力；
3、回水减压、稳压——回水压力与低区回水压力不仅相同，而且压力稳定，不仅减动压，而且同时减静压，否则影响低区压力，因压差会造成的管网流量不平衡，造成低区热力失调；
4、停泵隔断——当断电时，应将高、低区隔断，否则造成高区水进入低区，使高低产生真空或进空气现象。如果是高位膨胀水箱等开式系统，能造成溢水现象；
5、防水锤——当断电时，高低区隔断，由于高区循环水瞬间失去动力，会迅速向下拥挤、并强力冲击系统管网及设备，使管网及设备产生强烈震动及破坏。实践证明落差超过15m时，就会出现较强烈的水锤现象，并且随落差的增加水锤破坏力不断加大；

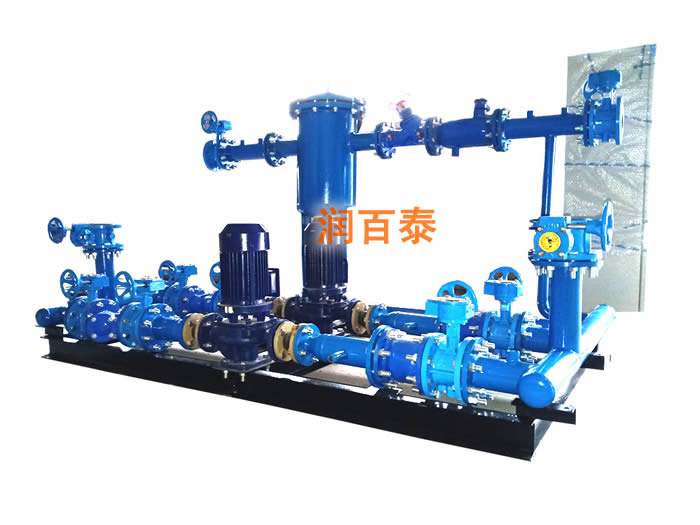

高区直联供采暖机组介绍
高低区直连供热机组，适用于热源与用户温度相同,压力不同,存在相对高差的地暖或散热器供暖系统，主要解决低区供热管网承受压力及高低区热平衡问题，是通过增压泵定压调流量，回水减压，停泵时隔断确保将高、低分为两个独立系统，压力互不影响，运行时为一个系统，彻底消除开式系统直连供热进气现象。

高层直连供暖机组设备具有以下特点：
1、节约能源，减少投资：因取消了换热环节，提高了热能的利用率，提高了高区热媒参数，散热器片数也大大减少。
2、对系统无要求：本设备可适用于所有热水采暖系统，如上供下回系统、下供上回系统、水平串联系统、地热系统等。
3、闭式循环：大大降低了管道及设备的腐蚀，也避免了开式系统的噪音、系统中气体较多等问题。
4、运行稳定：高低区互不干扰，高区采暖系统压力、流量调控便捷，可根据实际需要确定不同的运行工况；而且设备可长期稳定运行。5、自动化程度高：根据系统运行特点设计的自动控制程序，可使变频控制柜自动监控各设备的工作，真正做到无人值守。
6、设备配置高：配用进口、合资、国产知名品牌产品，从而保证了设备的灵敏度、控制精度及稳定性能、安全性能。
7、设备占地面积小：一体化机组设计，可方便地安装于设备间内，无需占用高层建筑内的其它面积。
8、适用范围广：不仅适用于新建工程，更加适合并网改造：应用本设备无需对楼内采暖系统作任何改动。



高层直连供暖机组应用范围：
1、高层建筑需分区的采暖系统（新建）
2、高层建筑需分区的采暖系统（改造）。
3、高层建筑需分区的中央空调水系统。
4、多层建筑位于热网末端，供回水压差过小，无法保证正常流量的采暖系统。
5、在同一热网内，地形高差过大，位于高处的多层建筑。

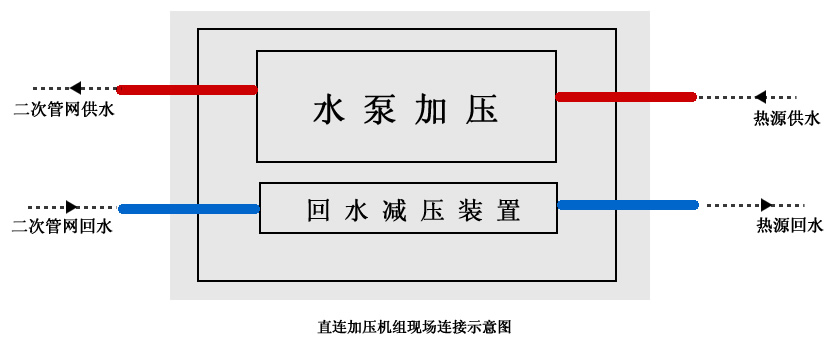

高低区直连机组主要由增压隔断装置、减压隔断装置、防水锤装置及数字变频控制柜部分组成。

增压隔断装置：在数字控制柜的作用下负责叠加低区压力满足高区的要求，以及停机断电时把一次网供水和二次网供水隔断。
减压隔断装置：在数字控制柜的作用下负责消减高区回水压力，使高区回水压力保持与低区回水压力相同相互不影响，停机断电时把一次回水和二次回水隔断。
防水锤装置  ：防止当停泵或停电时，机组将高、低区分为两个系统时，水锤现象对机组和管网的冲击。
数字变频控制柜：通过远传压力表感知系统压力，根据设定值自动调节增压隔断装置和减压隔断装置。当系统压力不足时，可以调整水泵的转速，从而增加高区的压力达到设定值；同样当系统压力过高时，会降低水泵转速而使高区压力达到设定的正常范围；当系统停电时，时减压隔断装置自动将系统分为高、低两个相对独立的系统

以下为直连供采暖机组的规格型号设计参数表，仅供参考，具体的型号标准请咨询山西润百泰公司。

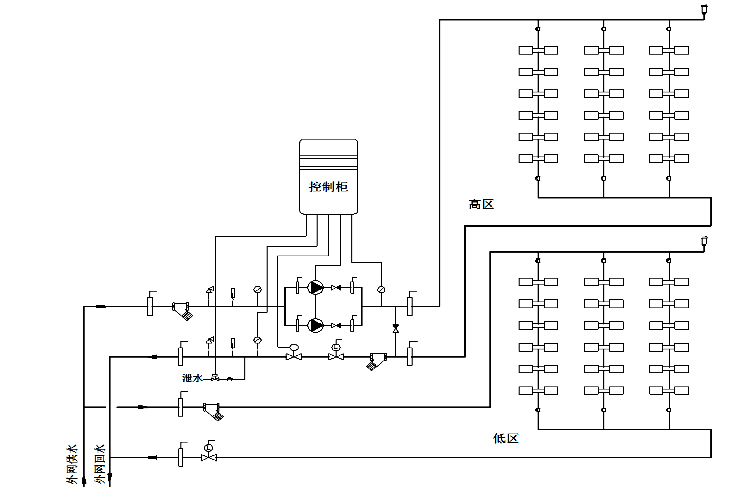

高区直联供采暖机组管网连接示意图
