直联加压供暖机组是用于高层建筑供热的装备,解决热网投资大、系统复杂、运行费用大等问题,

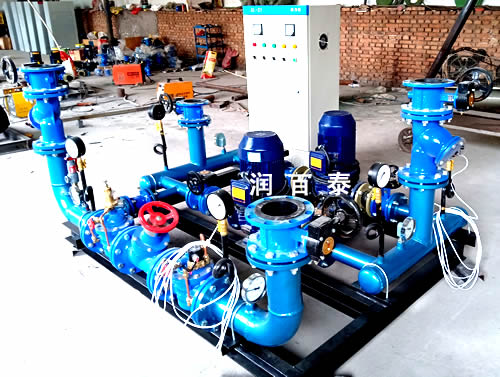

直联加压供暖机组是经过连接管依次将外网进水总阀、进水除污器、进口缓冲器、直连增压泵、出口止回阀、泵组出口阀串联后与增压上水管相连,另一支路经连接管与常闭电磁阀、常开电磁阀串联后,经常开电磁阀出口至污水坑,在常闭电磁阀后通过连接管与液压减压阀组的液压信号口连接,在液压减压阀组前、后各连接减压阀组“前阀”和减压阀组“后阀”,减压阀组阀经连接管与回水除污器、回水闸阀连接、回水闸阀与用热系统回水管连接,在减压阀组前阀进口及在减压组后阀出口处连接一个减压阀组旁通阀,
直联加压供暖机组优点是:一次性投资少、系统简单、运行费用低。
直联加压供暖机组设备可将低区供水升压后作为高区供水,其回水降压后直接进入低区回水系统,高区系统与低区系统直接连接,对高区进行供暖。
高层建筑分区供暖采用本设备,不需要设置水箱或换热设备,系统简单、占地面积小,安装方便,节省投资,并可实现无人值守。
直联加压供暖机组适用范围
1、新建或改造高层建筑高区供暖系统
2、高层建筑高区中央空调系统
直联加压供暖机组设备优点
1、高低区并网直连供热机组与分设换热器分层式供暖系统相比,高区系统不需要另设换热器及补水、定压等配套设备,使系统简化,节约投资。由于直接使用低区热水,节省了换热损耗。
2、
直联加压供暖机组与双水箱分层式系统相比,不需在高区建筑内设置两个大而重的水箱,解决难以布置问题,减少建筑面积、节约投资。
3、自动断流、运行稳定、可靠。
4、系统简单、占地面积很小,
直联加压供暖机组可放在低区换热站内,同时适用于现有高区系统改造。
