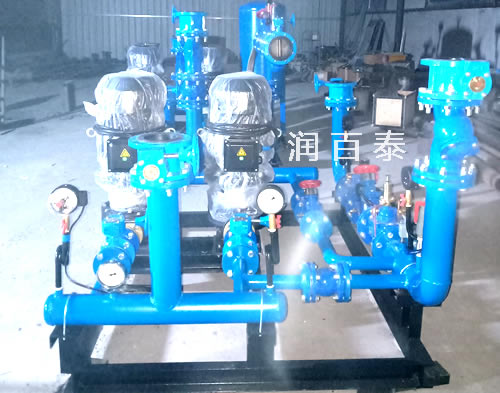

直连混水供热机组

直连混水供热机组与直连供暖设备选型相同，温控阀由厂家按实际情况配置。供暖混水直连机组用于地板辐射采暖或中央空调采暖的高层建筑的高区供暖，地暖宝高层直连混水机组可以直接连入热水锅炉、供暖混水直连机组的市政热水网或小区高温热水系统，向高层建筑高区供给60℃以下的低温热水。不需另外设置换热设备、断流设备、定压设备及补水设备。
直连混水供热机组节电、节省投资：供暖混水直连机组安装在建筑物内或附近，与现有高层直连技术设备相比，一般可减少水泵功率50%左右，节省小区热网干管钢材20%—35%。直连混水供热机组节热：设置室外温度补偿，据气候变化，自动调整二次供水温度，保证供暖质量，限度节省热能，无需专人值守。

直连混水供热机组特点：采用的闭式直连供暖系统，直接利用低温热水供暖，不需设热交换器隔绝压力，高区同一系统、同一参数，便于运动管理有利于管网的水利平衡，设计简单，安装方便，用于旧建筑物高低区改造，改动量较小，方便快捷：用于新建建筑，闭式机组对室内采暖系统没有特殊要求。由于采取了闭式计，系统不会进入空气，大大降低了系统设备和管道的腐蚀速度。同时，闭式设计也有效防止了系统跑水以及进入大量空气造成气塞等事故的发生，此外供暖混水直连机组闭式系统采用多项技术，确保高区系统和低区的压力在任何情况下都互不影响。供暖混水直连机组直接利用低温热水供暖,不需设热交换器隔绝压力。高、低区同一系统,同一参数, 便于运行管理, 有利于管网的水力平衡。直连混水供热机组设计简单, 安装方便。

直连混水供热机组混水供热技术的优势
1.拉大热网系统的供回水温度，提高热能的有效利用
2.避免了间接换热系统的热损失
3.灵活运用多级泵技术，有效降低系统运行电耗
4.缩小热网系统的控制环路，更加有利于缓解和调节系统水力平衡
6.节省建设资金的投入

直连混水供热机组技术的应用
1.循环水直供系统中，通过提高水温，增加热网负荷
2.调节供热系统供回水温差，提高热能有效利用
3.同一供热系统中，针对不同性质建筑物的不同供热要求而实现独立供热控制，如学校、医院、住宅、购物广场等
4.同一供热区域中，针对不同性质的供热系而实现独立控制，如散热器系统、风机盘管系统、地板采暖系统等
5.区域热负荷变化大，需要调节和控制系统水力平衡

直连混水供热机组的控制
系列机组采用了现场无人值守的设计原理，一方面满足系统节能运行的要求，另一方面更加注重系统安全运行的保护。在混水系统中，热网的一、二级网系统互不独立，压力相互耦合影响，因而合理设置系统供回水温度和压力的控制点，对系统加强安全保护，充分发挥混水系统的节能优势非常重要。
（1）安全控制
（2）节能控制
（3）舒适度控制
当控制系统(plc)给定控制信号时，使阀门打开。定位器将反馈回来的阀位压力、温度、信号与给定信号进行比对。并在阀位到达给定值时实现阀位的调节功能，近而实现对流量、压力、温度的调节。停电或停泵时，自动关断(关电时间不超过2秒)。保证低区与高区的压力恒定值，保证设备正常运行。

山西润百泰公司专业批发供应直联混水采暖机组、混水直连机组，欢迎选购。

直连混水供热机组特别适用于高层建筑高区混水及存在高低区压差的系统混水。直连混水机组专门用于多层建筑 混水供热机组报价，及高层建筑的低区系统混水。直连混水机组不仅通过混水将供水温度控制在所需的温度范围之内，同时还可保证系统所需流量，并根据系统循环阻力来确定水泵扬程，保证了系统的正常循环和采暖效果。
直连混水机组主要应用于同一热网中既有高温水采暖系统又有低温水采暖系统时，通过该设备向低温水采暖系统供暖，从而实现低温的采暖系统与高温的外网直接连接。该设备不仅克服了隔绝式换热系统的诸多缺点 混水供热机组价格，而且节约热能及电能，自动化程度高，运行稳定，结构紧凑，占地面积小，是节能型的高新供暖设备。

直连混水供热机组的优势：
1、直连混水机组无换热器，无补水系统，系统简单，占地小，投资省；
2、直连混水机组阻力小，节电；
3、直连混水机组产生故障率低；

直连混水供热机组的工作原理：

在同一热网中，常遇到多数建筑的采暖系统为散热器系统，个别建筑为地面辐射采暖（地热）系统，由于地热系统要求供回水温度为60-50℃，外网温度高于此温度；同时地热系统的循环阻力（5-6mH2O）大于散热器系统的循环阻力（1-2mH2O），因此不能将地热系统直接接入外网。常用的设计方案是采用换热器进行隔绝换热，使地热系统成为单独的循环系统。但此方案设备复杂，热损失大，且运行电耗较高，运行管理费也很高。混水供热是把二次网的回水一部分混入一次网供水成为二次网供水，增加用户循环水量，调节用户供水温度，另一部分回水作为一次网回水返回一次总网的一种供热方式。采用混水供热以后，整个系统统一采用一次网定压。

直连混水供热机组直接利用低温热水供暖，不需设热交换器隔绝压力，高代区同一系统、同一参数，便于运动管理有利于管网的水利平衡，设计简单，安装方便，用于旧建筑物高低区改造，改动量较小，方便快捷：用于新建建筑，闭式机组对室内采暖系统没有特殊要求。由于采取了闭式设计，系统不会进入空气，大大降低了系统设备和管道的腐蚀速度。同时，闭式设计也有效防止了系统跑水以及进入大量空气造成气塞等事故的发生，为了防止停电或停泵时，静压差相传递，在该系统中设置了快速隔断阀。此外闭式系统采用多项技术，确保高区系统和低区的压力在任何情况下都互不影响，混水机组可以满足地板辐射采暖或中央空调供暖要求，配置气候补偿器，能够根据气候变化自动调节二次供水温度，是一种节电、节热、节省投资的供暖设备。

直连混水供热机组的发展需求
1.环境与热源的危机

2.汽轮机低真空循环水采暖技术的发展

3.灵活多样的采暖系统（散热片、地板辐射、风机盘管）

4.人性化的供暖舒适度要求

直连混水供热机组的优势

1.拉大热网系统的供回水温度，提高热能的有效利用

2.避免了间接换热系统的热损失

3.灵活运用多级泵技术，有效降低系统运行电耗

4.缩小热网系统的控制环路，更加有利于缓解和调节系统水力平衡

5.解决不同建筑物之间，不同采暖系统之间的系统连接

6.有利于整个热网的信息化管理，实现佳的经济运行效果

7.节省建设资金的投入，并缩短建设工期

直连混水供热机组的应用

1.循环水直供系统中，通过提高水温，增加热网负荷 2.汽轮机低真空运行循环水采暖系统中，回水温度限制

3.调节采暖系统供回水温差，提高热能有效利用

4.同一采暖系统中，针对不同性质建筑物的不同采暖要求而实现独立采暖控制，如学校、医院、住宅、购物广场等

5.同一采暖区域中，针对不同性质的采暖系而实现独立控制，如散热器系统、风机盘管系统、地板采暖系统等

6.区域热负荷变化大，需要调节和控制系统水力平衡

7.其他个别系统的独立控制要求

直连混水供热机组的工艺设计

直连混水供热机组系统的工艺设计，将根据热网系统的运行参数，二级网的采暖要求等进行计算、设计和选型。根据系统的运行特点和采暖要求，对混水方式主要分三种：

1.旁通加压式

2.供水加压式

3.回水加压式

1.旁通加压式设置与运行特点

（1）设置于一级网的供水高压区

（2）混水泵克服一、二级网压差

（3）混水泵采用变频控制

2.供水加压式设置与运行特点

（1）设置于一级网的供水低压区

（2）混水泵实现供水增压功能

（3）混水泵采用变频控制

3.回水加压式设置与运行特点

（1）设置于一级网的供水中压区

（2）混水泵实现回水增压功能

（3）混水泵采用变频控制
